金属激光打标机操作流程

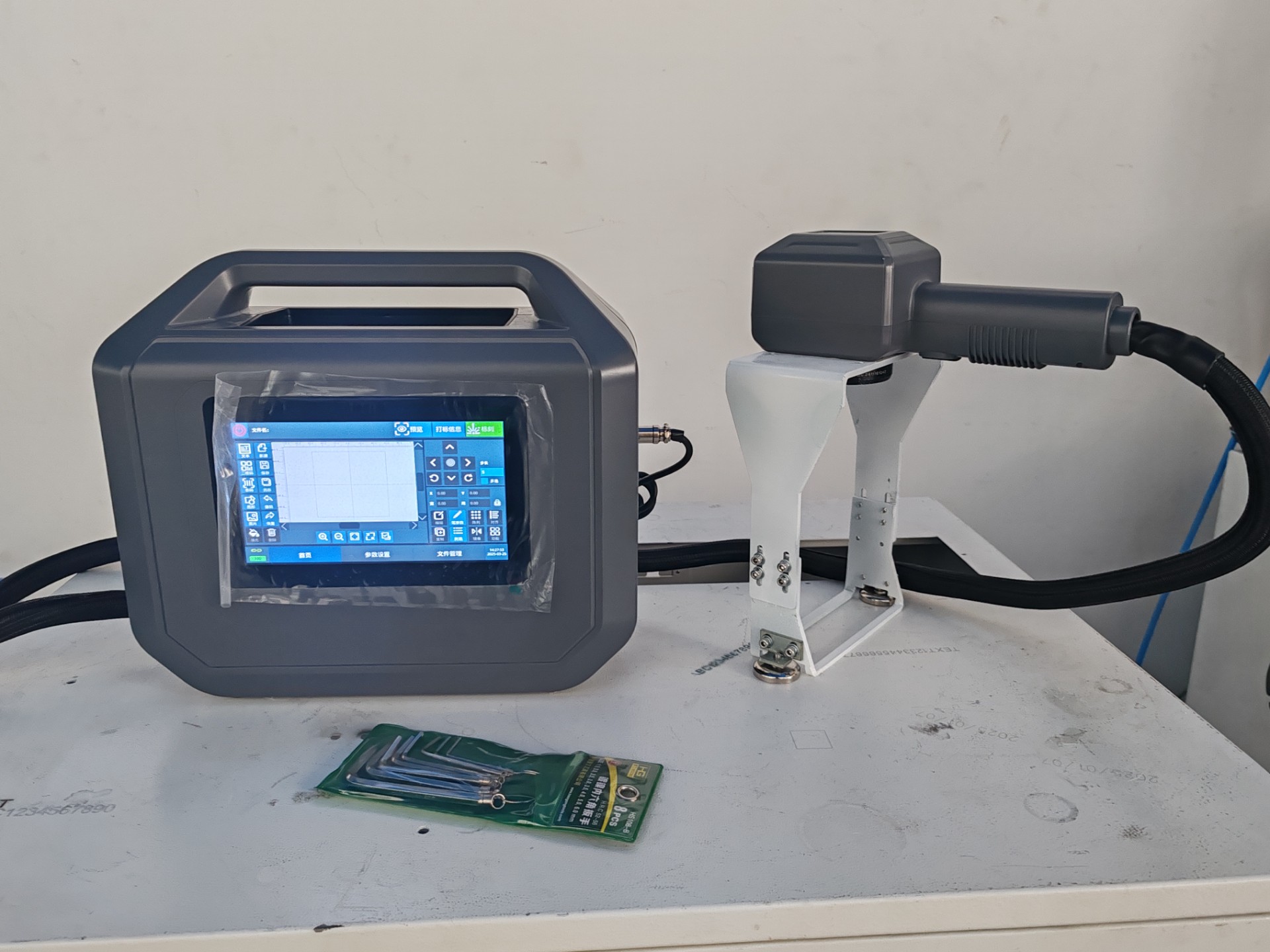

金属激光打标机操作全流程：从开机准备到精准打标的标准化指南

一、开机前的安全与设备检查（5 分钟必做项）

1. 环境与安全确认

• 防护装备：佩戴激光专用防护眼镜（如 OD4 + 级，针对光纤激光选 800-1100nm 波段），禁止裸眼直视激光头出光口。

• 环境要求：

• 温度：15-30℃（温差≤5℃/ 小时），湿度：≤60% RH（防止镜片结露）；

• 电源：接入 AC 220V±10% 稳压电源，接地电阻＜4Ω（避免静电干扰）。

2. 设备硬件检查

• 光学系统：

• 用手电筒侧照聚焦镜表面，确认无灰尘、指纹（若有，用无尘布蘸乙醇单向擦拭）；

• 检查振镜电机线缆是否松动（打标走位偏差常见原因）。

• 冷却系统：

• 水冷机水位需高于最低刻度线（低于时添加去离子水），水温显示 22-25℃（异常时检查水泵流量≥5L/min）。

二、软件与参数设置：金属打标的核心逻辑

1. 打标软件启动（以 EzCad 为例）

• 开机顺序：

1. 接通水冷机电源→2. 开启激光器电源（等待 30 秒稳定）→3. 启动工控机及打标软件。

• 参数初始化：

• 点击 “系统设置”→“激光参数”，根据金属类型预设基础值（见下表）：

2. 工艺参数调试技巧

• 深度不足调整：

• 增大功率（每次 + 5%）或降低速度（每次 - 50mm/s），避免单参数过度调整（如功率超过 85% 易导致金属表面碳化）。

• 标记发黑处理：

• 不锈钢打标发黑可增加频率至 50kHz，同时降低速度至 200mm/s（利用激光热效应促进氧化层形成）。

三、材料装夹与打标定位：精度控制的关键

1. 金属工件固定

• 夹具选择：

• 薄板（＜1mm）：用真空吸附平台（防止变形）；

• 厚板（＞5mm）：用 V 型块 + 压板固定（确保平面度≤0.1mm）。

• 定位校准：

• 点击软件 “定位”→“红光预览”，观察十字光标是否与工件标记位置重合（偏差＞0.2mm 时调整工作台）。

2. 焦距调节（影响打标清晰度的核心）

• 手动调焦：

• 拧动聚焦镜筒，使激光头底部与工件距离为焦距值（如 20W 光纤机焦距 160mm），可用焦距尺测量。

• 自动调焦：

• 若设备配备电动调焦，点击 “自动聚焦”→软件自动扫描工件表面，生成最佳焦距（误差≤±0.5mm）。

四、打标执行与过程监控：实时问题排查

1. 打标启动流程

• 试打测试：

• 线条是否连贯（断线可能是振镜电机故障）；

• 深度是否均匀（局部过深可能是焦距偏移）。

• 在工件边角或废料上先打标 10mm×10mm 区域，检查：

• 批量生产：

• 开启流水线作业时，每打标 50 件抽检 1 件，用粗糙度仪（如 TR200）检测标记深度（偏差＞15% 时重新调试参数）。

2. 实时异常处理

五、关机与日常维护：延长设备寿命的必要步骤

1. 关机顺序（防止激光器损伤）

1. 关闭打标软件→2. 断开激光器电源→3. 继续运行水冷机 10 分钟（带走激光器余热）→4. 关闭水冷机电源。

2. 每日维护清单

• 光学系统：

• 用压缩空气（压力≤0.2MPa）吹走镜头保护镜片表面粉尘（每周用乙醇擦拭一次）。

• 冷却系统：

• 检查水冷机水箱杂质（浑浊时更换去离子水），记录水温波动范围（超过 ±2℃需检修）。

• 软件数据：

• 导出当日打标日志（存储路径：D:Marking_LogYYYYMMDD），备份常用金属参数模板（如 “不锈钢_LOGO.las”）。

六、不同金属打标特殊工艺：从参数到技巧的深度解析

1. 铝合金打标：避免氧化与色差

• 参数优化：

• 采用 “高频低功率” 模式（频率 40-50kHz，功率 50-60%），减少热量堆积导致的表面发黑；

• 预处理：

• 阳极氧化铝合金需先喷砂处理（粗糙度 Ra1.6-3.2），增强激光吸收效率。

2. 铜材打标：克服高反光难题

• 激光器选择：

• 紫铜推荐绿光（532nm）或紫外（355nm）激光（铜对 1064nm 光纤激光反射率＞90%）；

• 辅助措施：

• 打标前喷涂专用吸光涂层（如 Nano-Cu-01），可使打标效率提升 3 倍。

3. 钛合金打标：深度与硬度平衡

• 脉冲宽度设置：

• 采用窄脉宽（50-80ns）高能量模式，避免长时间激光照射导致钛合金表面硬化（硬度＞400HV 时难以打标）。

七、安全操作红线：必须规避的 5 大风险

1. 禁止裸眼直视激光：即使低功率激光（＜1mW）也可能灼伤视网膜，操作时必须佩戴对应波段防护眼镜。

2. 金属粉尘防护：打标铝合金、镁合金时，需开启烟尘净化器（过滤效率≥99.97%@0.3μm），防止粉尘爆炸。

3. 接地保护强制要求：设备外壳必须连接独立接地桩（接地电阻＜4Ω），避免静电击穿激光器模块。

4. 禁止打标密封金属：密闭金属件内空气受热膨胀可能引发爆炸，需提前开孔泄压。

5. 参数锁定管理：设定管理员密码，禁止操作工随意修改 “最大功率”“最大速度” 等核心参数。

总结：标准化操作的三重价值

金属激光打标机的操作流程本质是 “参数 - 材料 - 设备” 的协同管理：

• 效率层面：规范操作可使打标效率提升 20%（如铜材打标从 2 分钟 / 件降至 1.5 分钟 / 件）；

• 成本层面：正确维护可延长激光器寿命 1-2 年（相当于节省 3-5 万元更换成本）；

• 质量层面：标准化参数使标记一致性达 98%（满足航空航天等高精度行业要求）。
  建议新操作者先在废料上进行 100 次以上试打训练，掌握不同金属的参数调节逻辑后再投入量产。
